Texel Portal FX: Инструкция по сборке

Краткое описание

3D-сканер Texel Portal FX представляет собой программно-аппаратный комплекс (ПАК) для быстрого получения цветных 3D-моделей людей и крупногабаритных объектов. Основными элементами сканера являются поворотный стол (вращающийся подиум) и вертикальная стойка с сенсорами глубины (RGB-D камерами). В комплект также может входить высокопроизводительный ноутбук, сконфигурированный для работы ПО Texel. 3D-сканер Texel Portal FX позволяет быстро и плавно поворачивать объект съемки (до 10 секунд на сканирование) и обеспечивает получение данных с четырёх сенсоров глубины, оснащенных также цветными (RGB) камерами. Полученные потоки данных затем обрабатываются ПО Texel для получения цветного 3D-скана и других производных данных, таких как обмеры тела. Texel Portal FX является компактным и мобильным решением для полноростового 3D-сканирования с цветом.

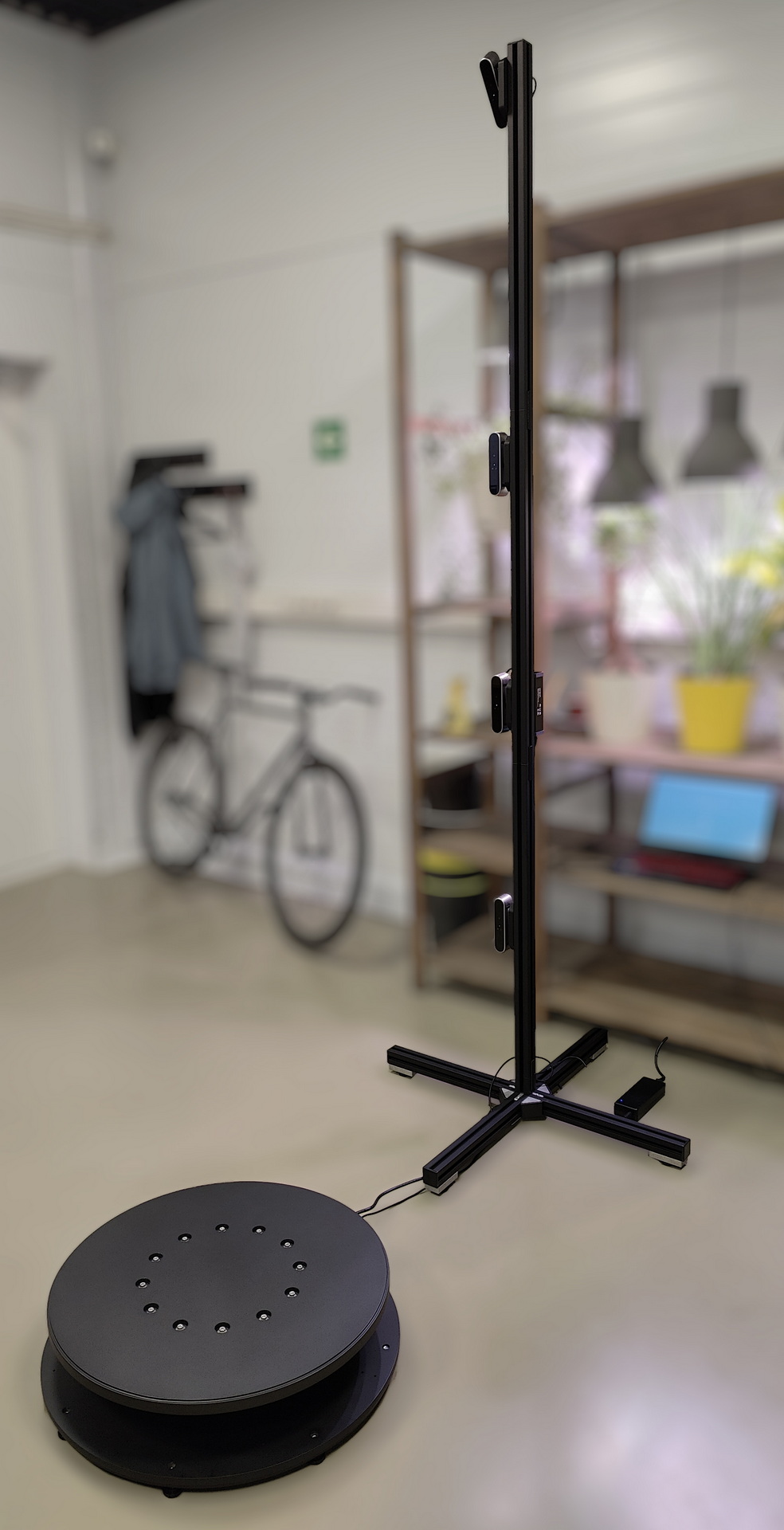

Общий вид устройства

Распаковка

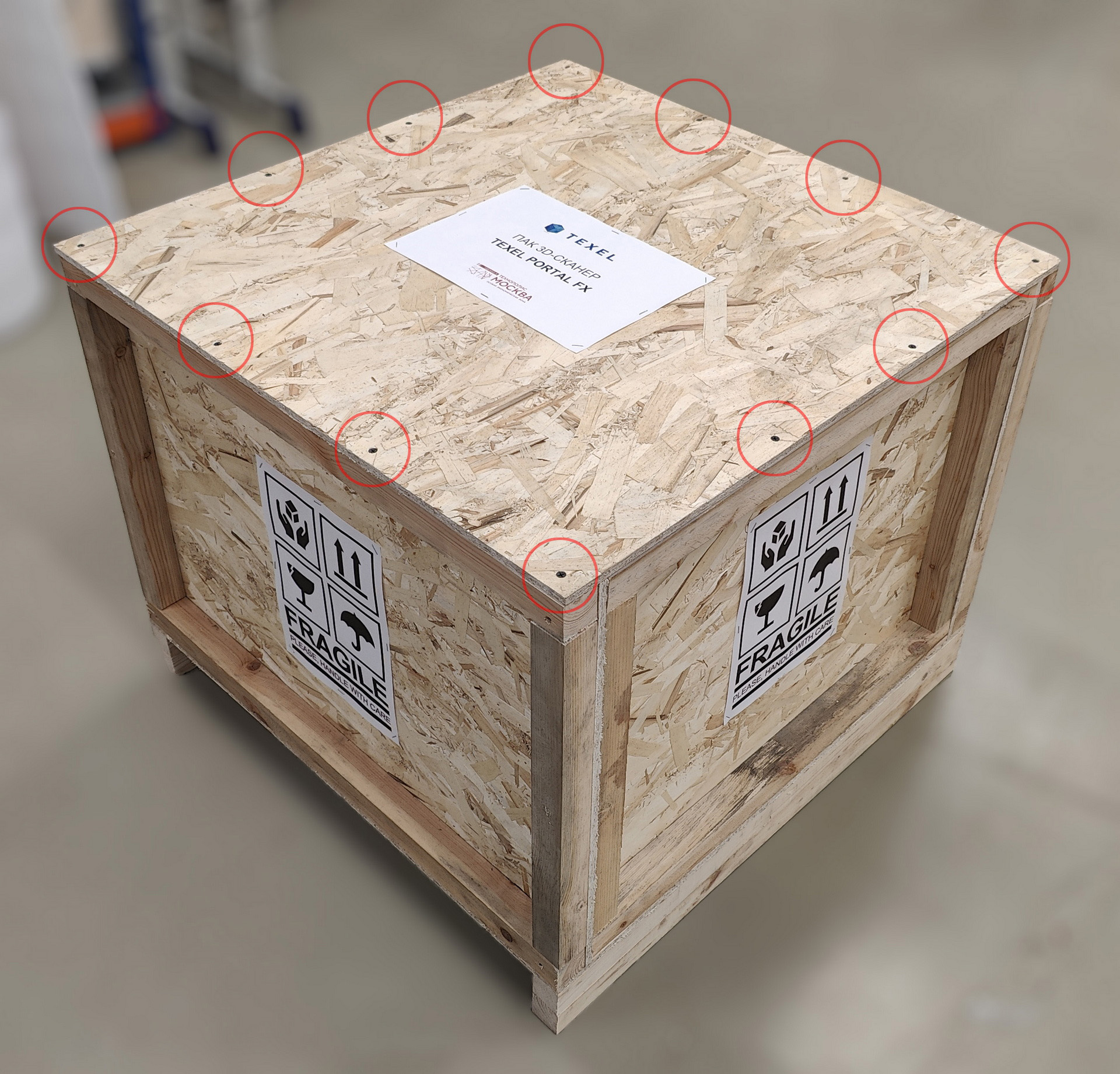

3D-сканер Texel Portal FX поставляется в частично разобранном виде в жестком фанерном ящике. Отдельные элементы 3D-сканера защищены пузырьковой плёнкой, вспененным полиэтиленом, картоном, либо иным упаковочным материалом. Для вскрытия фанерного ящика необходимо открутить саморезы на верхней крышке ящика с помощью шуруповёрта либо отвёртки. На фотографии ниже красными кружками отмечены саморезы, держащие верхнюю крышку:

При извлечении компонентов 3D-сканера необходимо соблюдать осторожность для предотвращения повреждения корпусных деталей, кабелей и других элементов оборудования. Также осторожность необходимо соблюдать при перемещении упаковки и тяжелых элементов 3D-сканера для избежания травм.

Комплект поставки

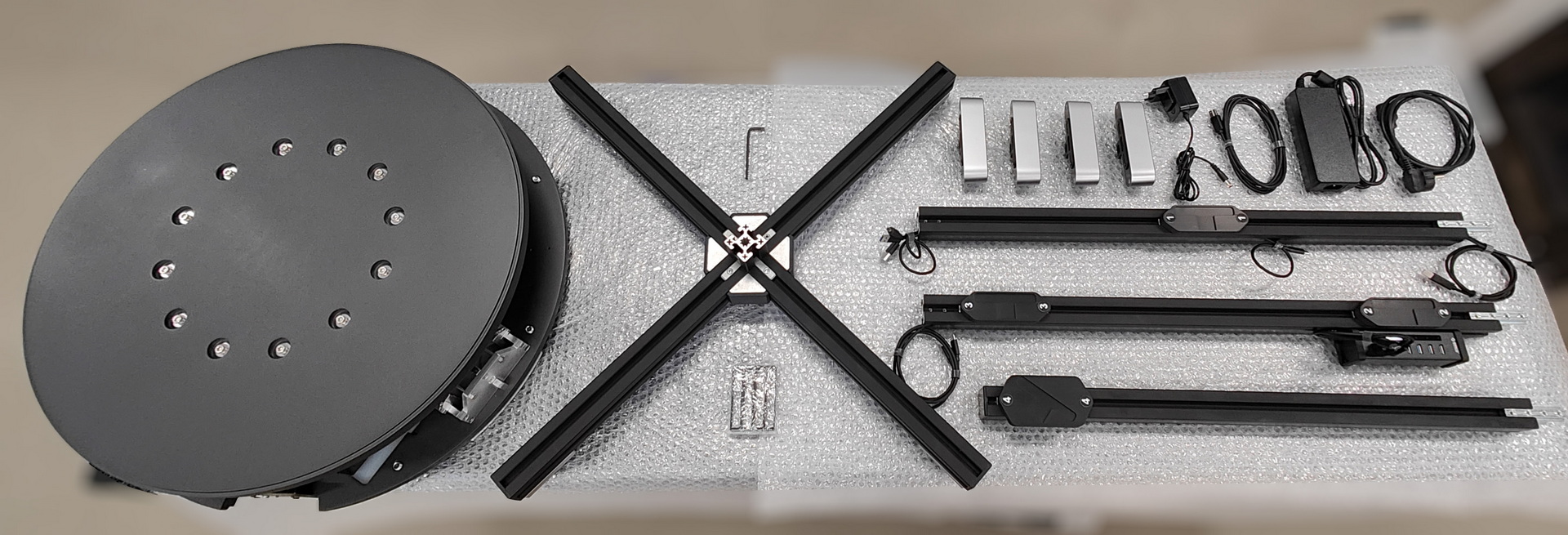

Комплект поставки 3D-сканера Texel Portal FX включает следующие позиции:

1. Поворотный стол (вращающийся подиум)
2. Блок питания для поворотного стола с кабелем питания
3. Крестовина для стойки с сенсорами глубины
4. Три части вертикальной стойки с магнитными кронштейнами для сенсоров глубины, USB-концентратором и необходимыми кабелями
5. Шестигранный (имбусовый) ключ на 4 мм для сборки вертикальной стойки
6. Декоративные заглушки для линейных соединителей вертикальной стойки
7. Адаптер питания для USB-концентратора
8. Кабель USB 3.0 Type A - Type B для подключения USB-концентратора к ПК или ноутбуку
9. Четыре сенсора глубины (RGB-D камеры)
10. Высокопроизводительный ноутбук (опционально)

Пожалуйста, обратите внимание, что отдельные элементы или узлы 3D-сканера могут незначительно визуально отличаться в разных версиях оборудования, функционал и потребительские свойства при этом не меняются. При наличии значительных изменений в конструкции информация будет отражена в данной инструкции.

Сборка вертикальной стойки

Сборка вертикальной стойки осуществляется последовательно согласно приведённым ниже шагам:

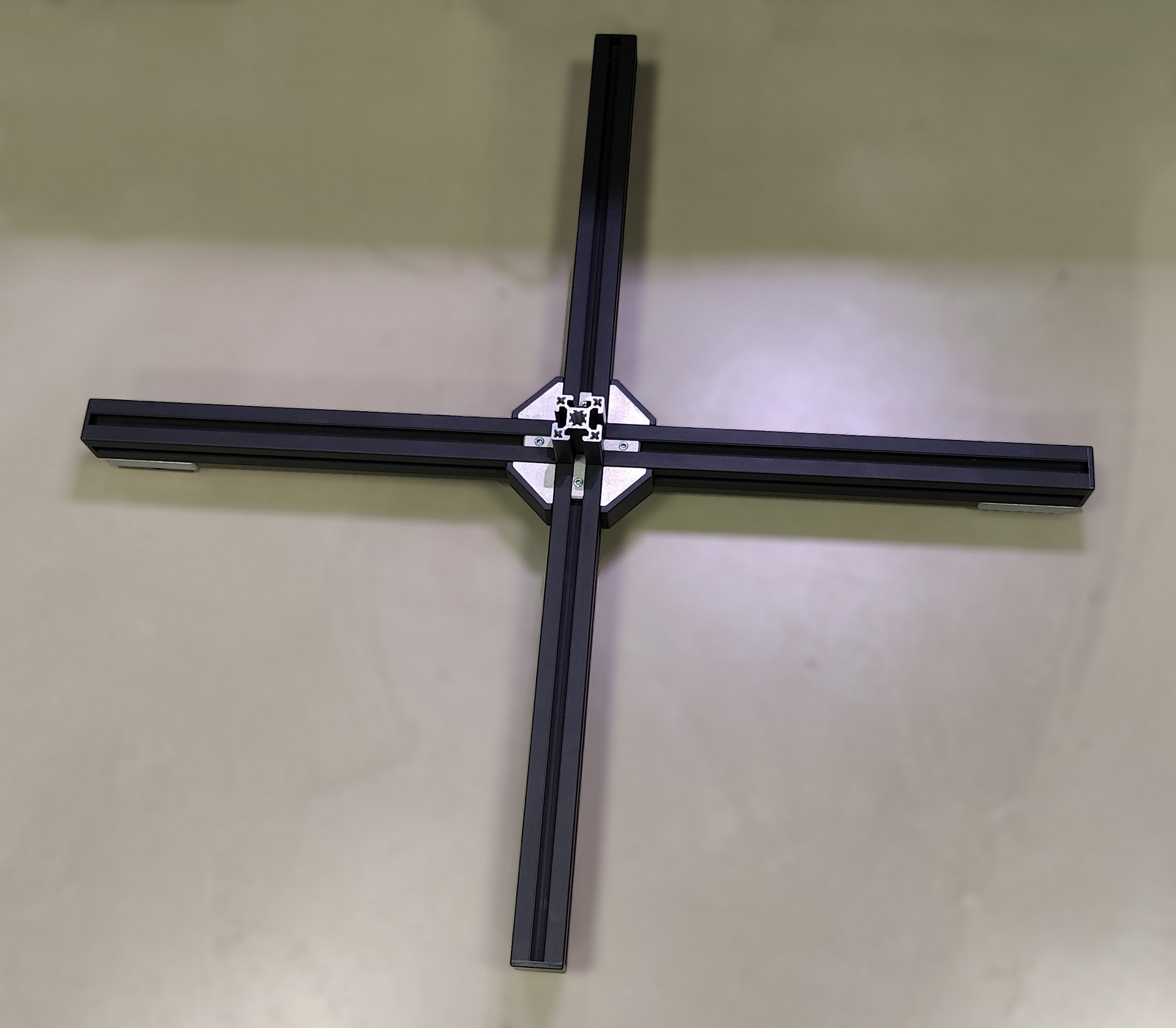

1. Установить крестовину основания на пол, на ровную и твёрдую поверхность. Высота стойки в собранном виде составляет 2450 мм, рекомендуемая минимальная высота потолка составляет 2500 мм (2.5 м).

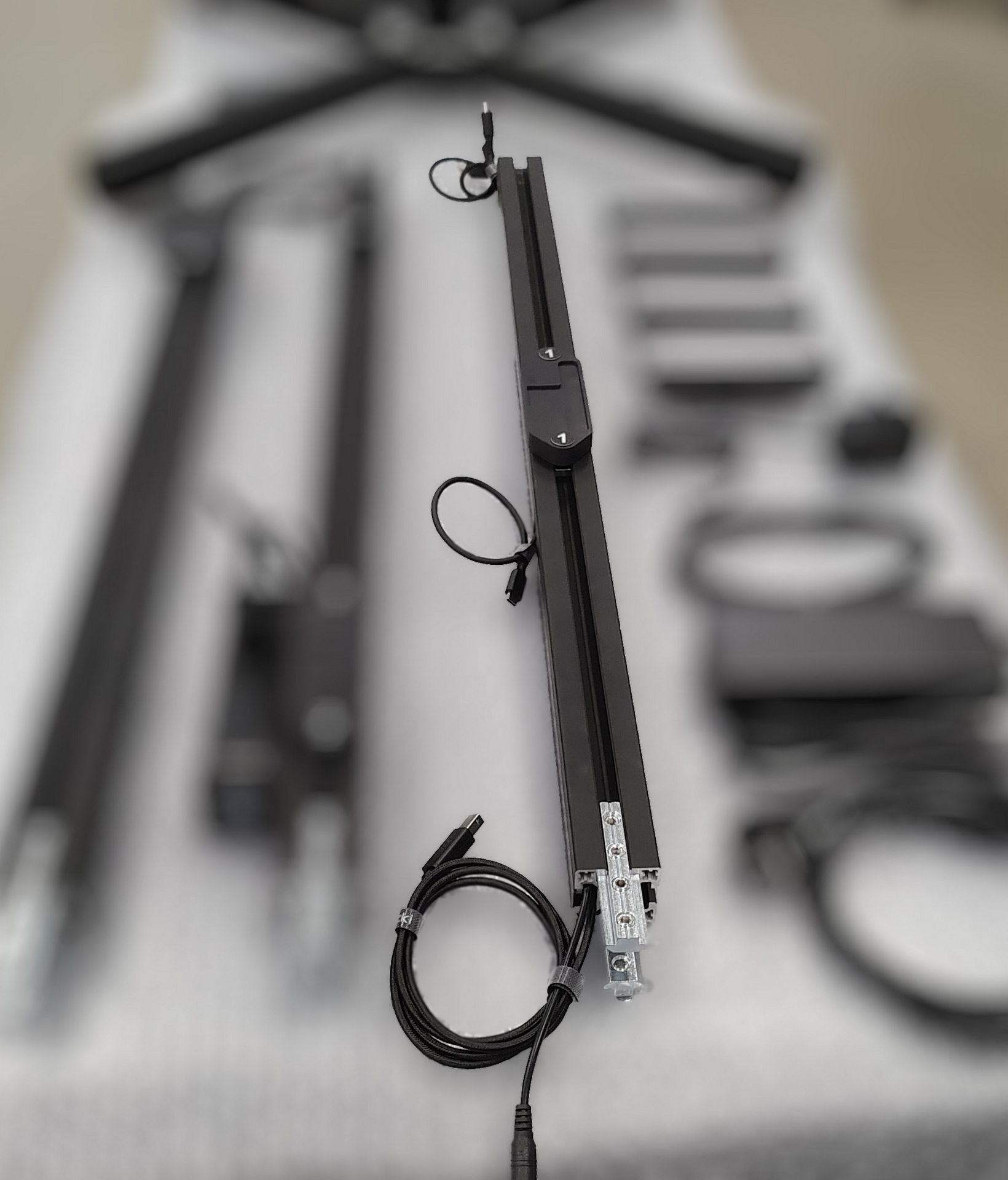

2. Найти первую часть вертикальной стойки - на ней расположен кронштейн с номером "1".

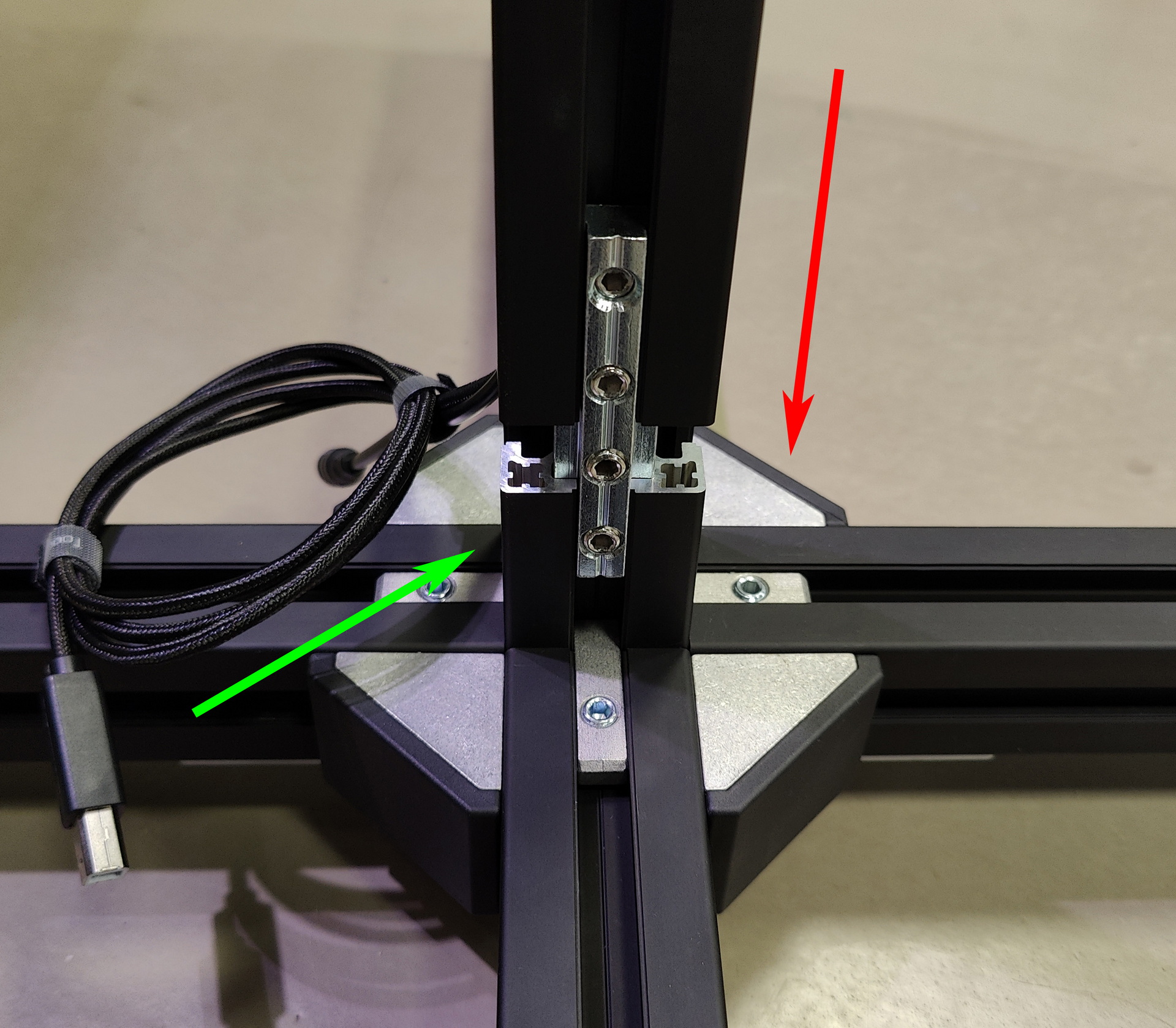

3. Установить первую часть вертикальной стойки на крестовину, вертикально опуская линейные соединители в пазы профиля (красная стрелка на изображении ниже). Необходимо следить, чтобы выходящие кабели не были пережаты и повреждены. При этом пластиковая заглушка на крестовине должна быть с той же стороны, что и выходящие провода (зелёная стрелка).

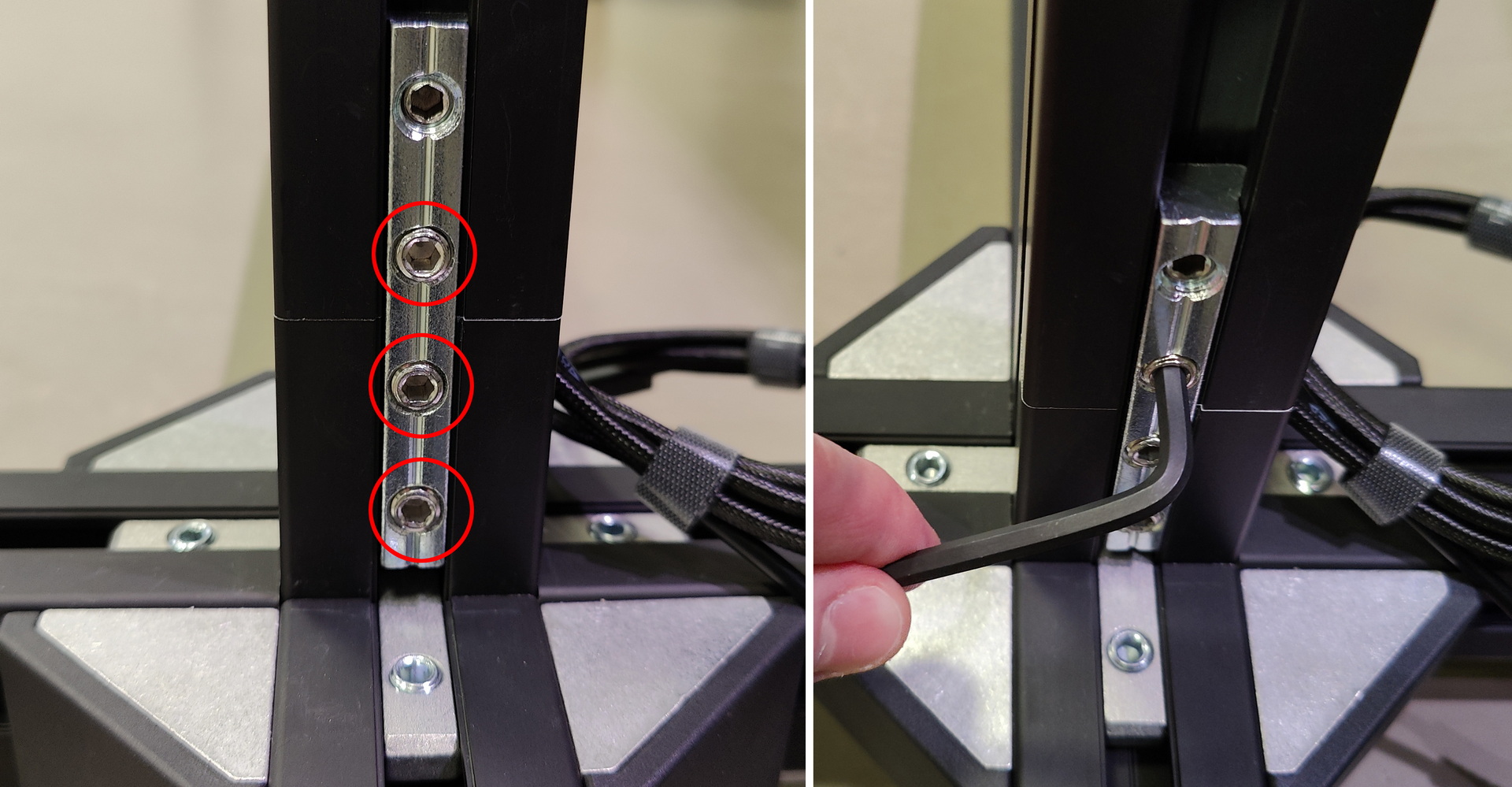

4. Затянуть по три нижних установочных винта с каждой стороны (отмечены красными кружками на изображении ниже) при помощи входящего в комплект шестигранного ключа.

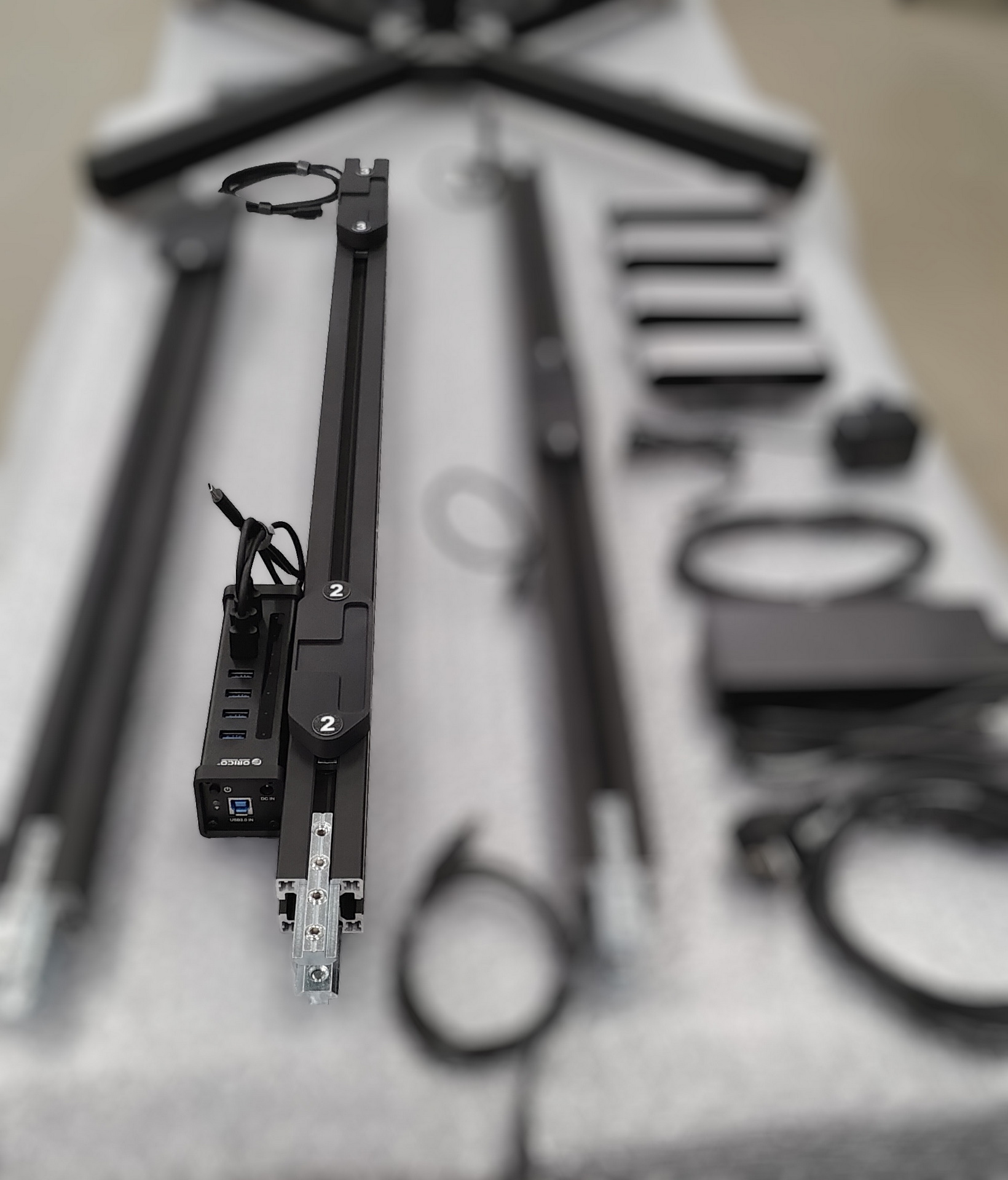

5. Найти вторую часть вертикальной стойки - на ней расположены кронштейны с номерами "2" и "3", а также USB-концентратор.

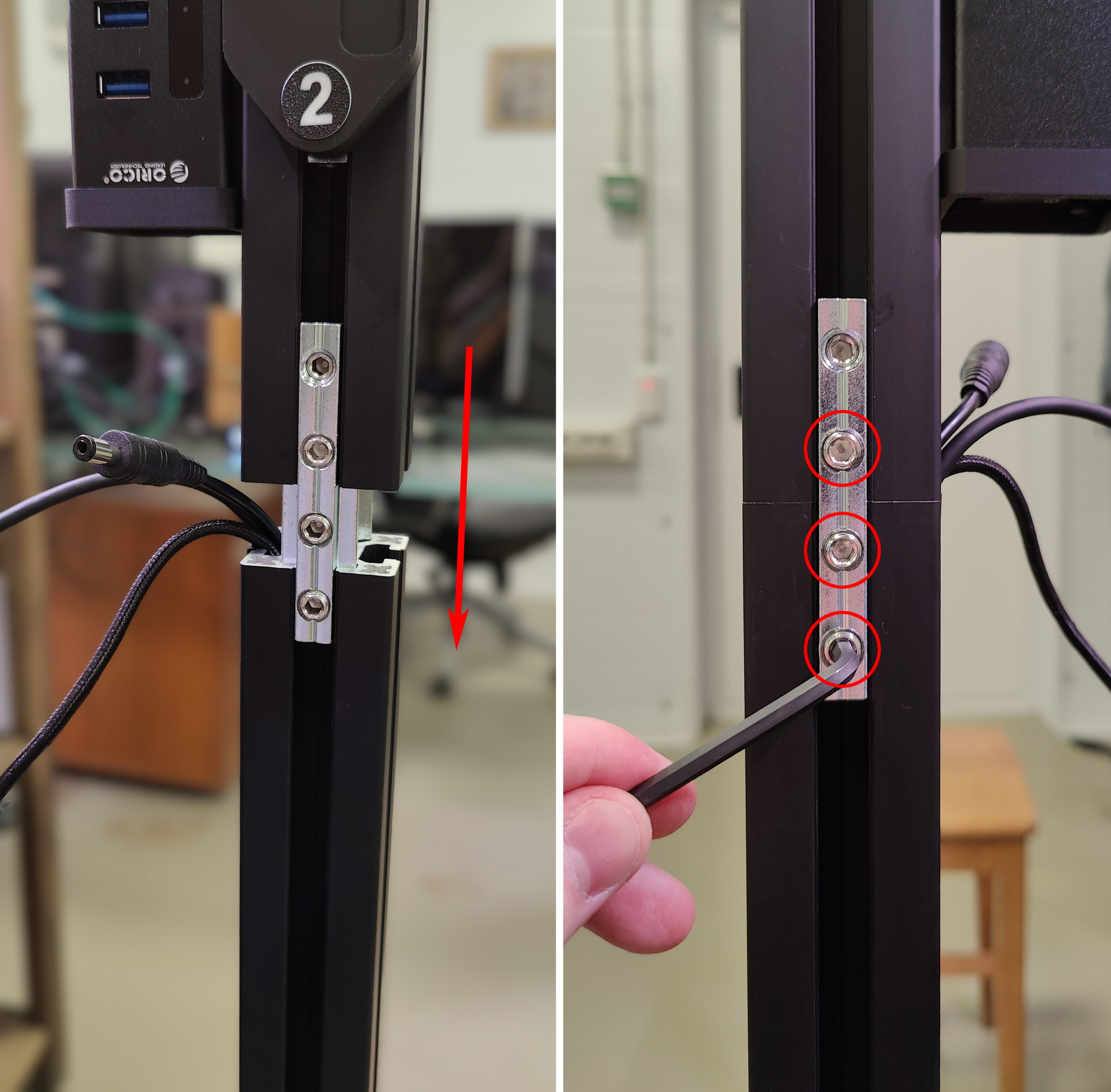

6. Аналогично первой части, соединить вторую часть вертикальной стойки с первой, вертикально опуская линейные соединители в пазы профиля (красная стрелка на изображении ниже). Кабели и USB-концентратор, как и кронштейны для сенсоров, должны быть с той же стороны, что и на первой части. Далее необходимо затянуть по три нижних установочных винта с каждой стороны (отмечены красными кружками) при помощи входящего в комплект шестигранного ключа.

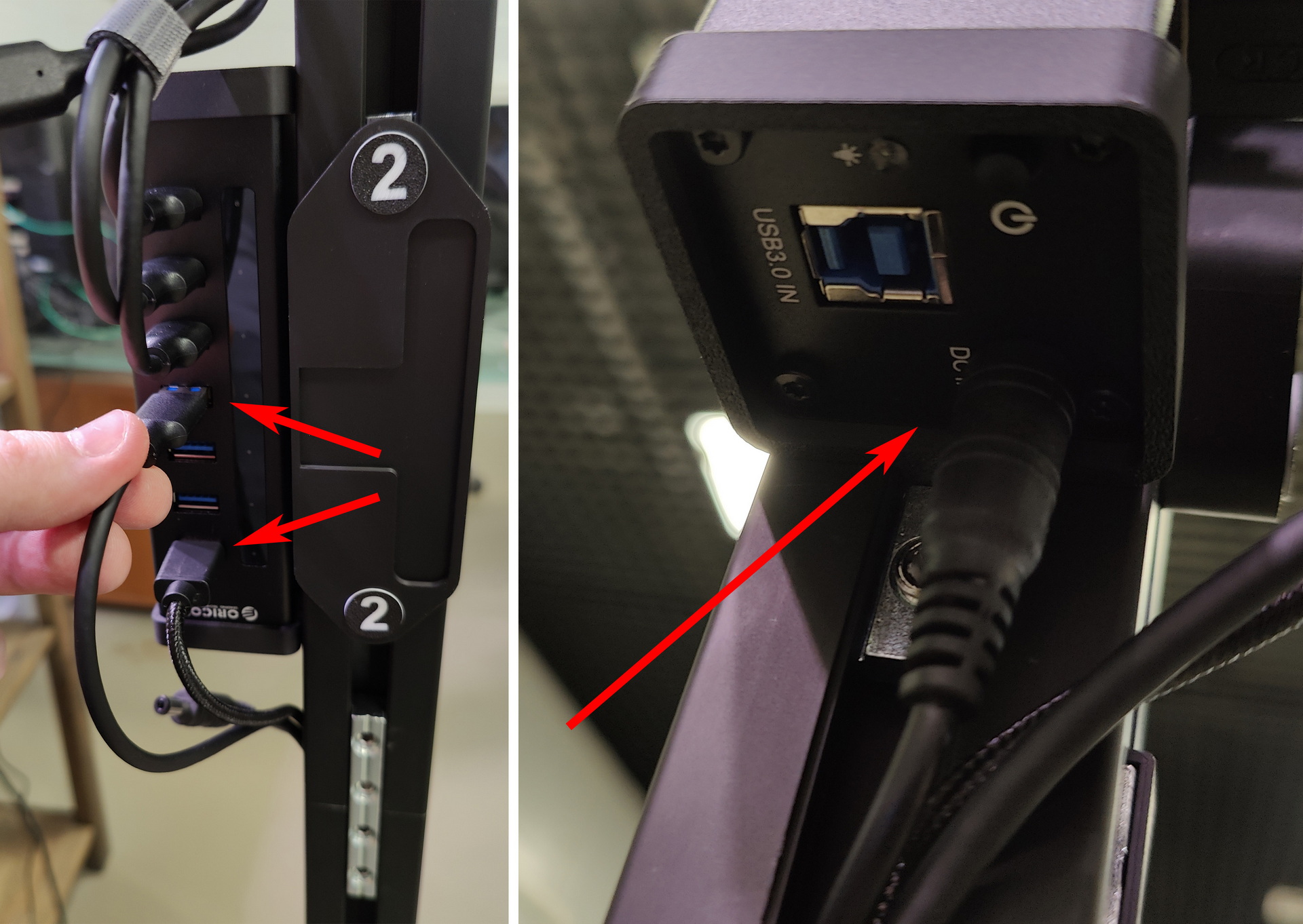

7. Подключить к USB-концентратору USB-кабель для нижнего (первого) сенсора, USB-кабель для поворотного стола и кабель питания (снизу).

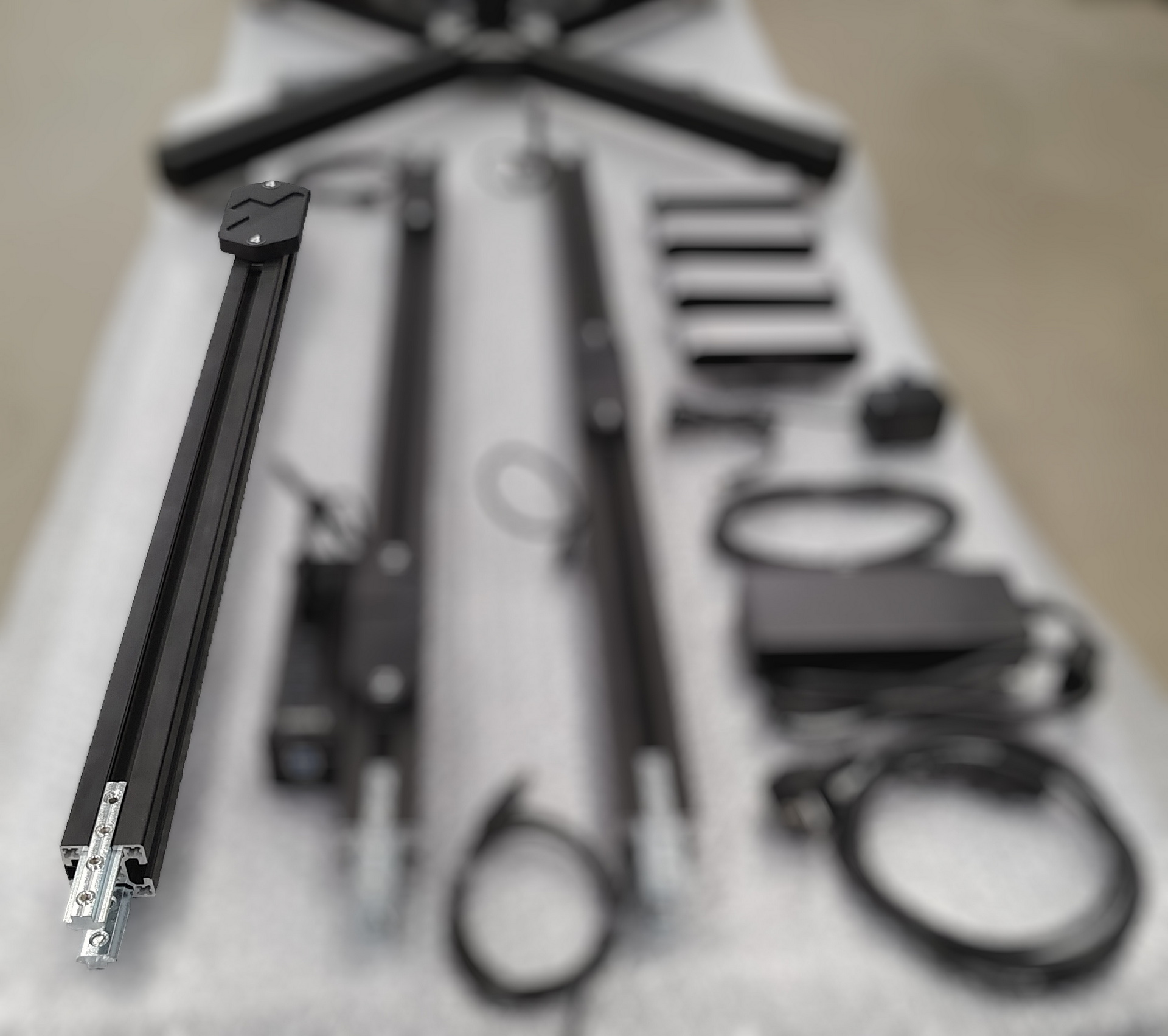

8. Найти третью (верхнюю) часть вертикальной стойки - на ней расположен кронштейн с номером "4".

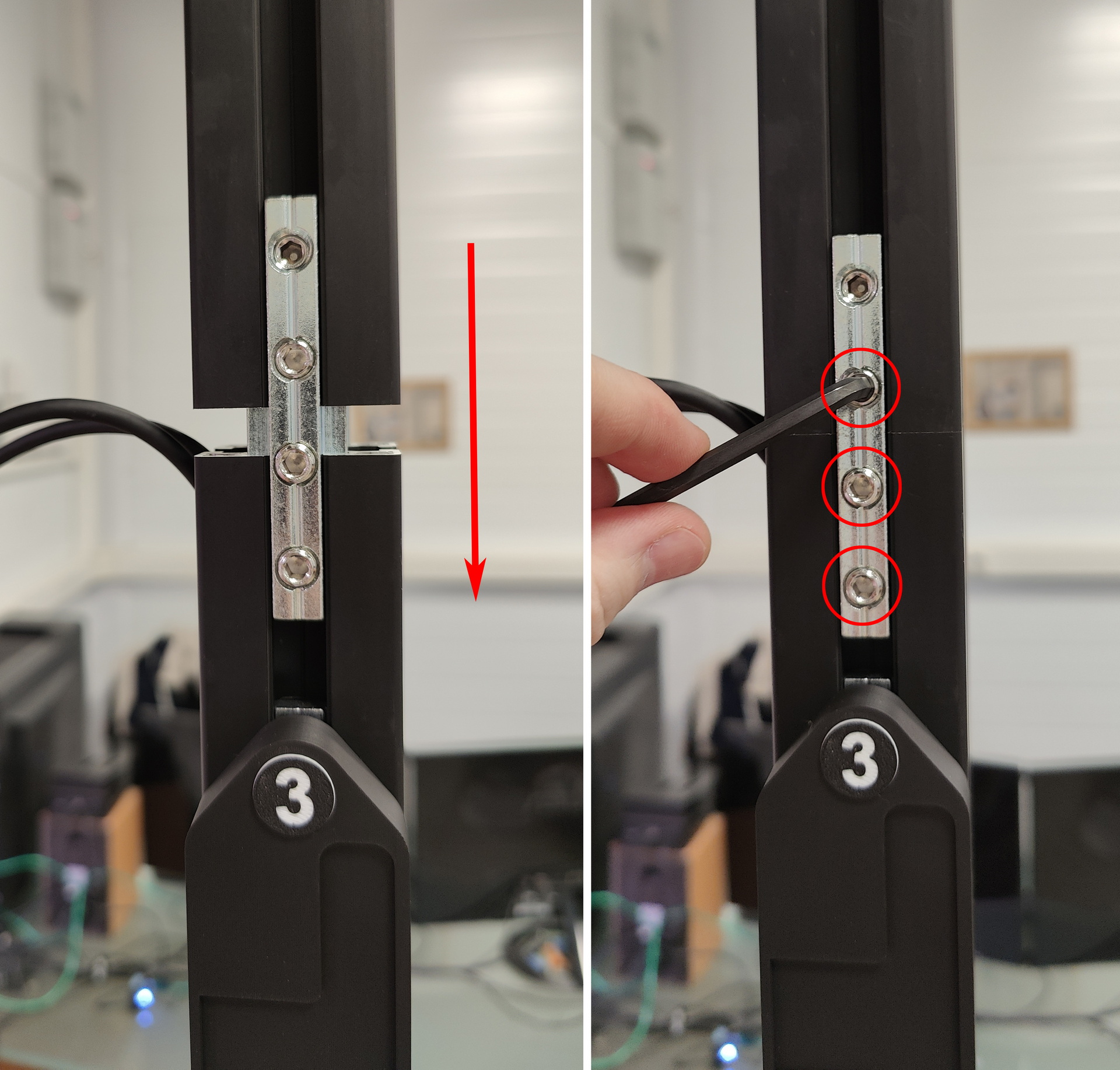

9. Установить верхнюю часть вертикальной стойки на вторую, вертикально опуская линейные соединители в пазы профиля (красная стрелка на изображении ниже). Кронштейн для сенсора должен быть с той же стороны, что и на предыдущих частях. Далее необходимо затянуть по три нижних установочных винта с каждой стороны (отмечены красными кружками) при помощи входящего в комплект шестигранного ключа.

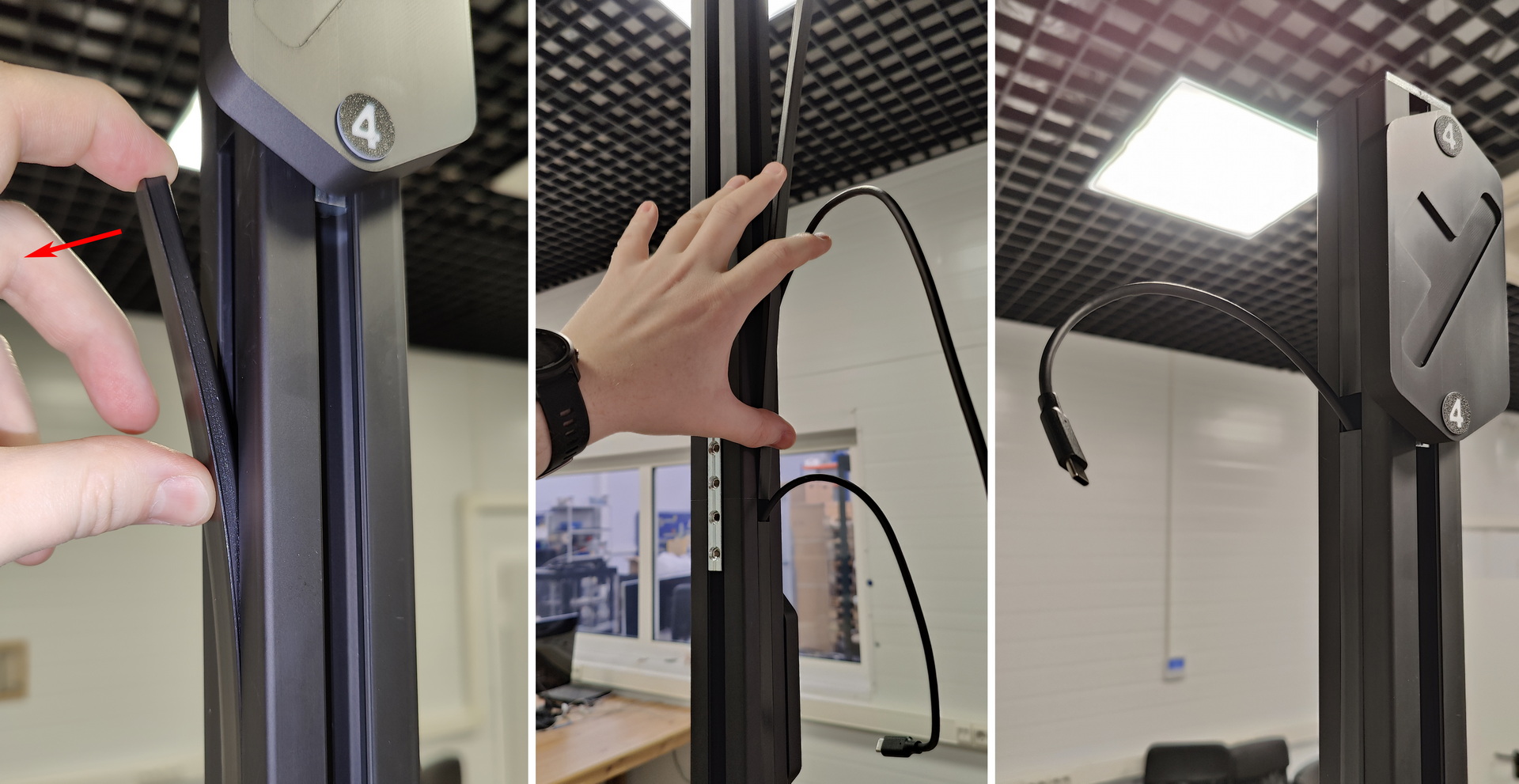

10. Провести USB-кабель для верхнего сенсора: вытащить из паза профиля пластиковую заглушку, провести более длинный USB-кабель внутри паза и снова закрыть пластиковой заглушкой.

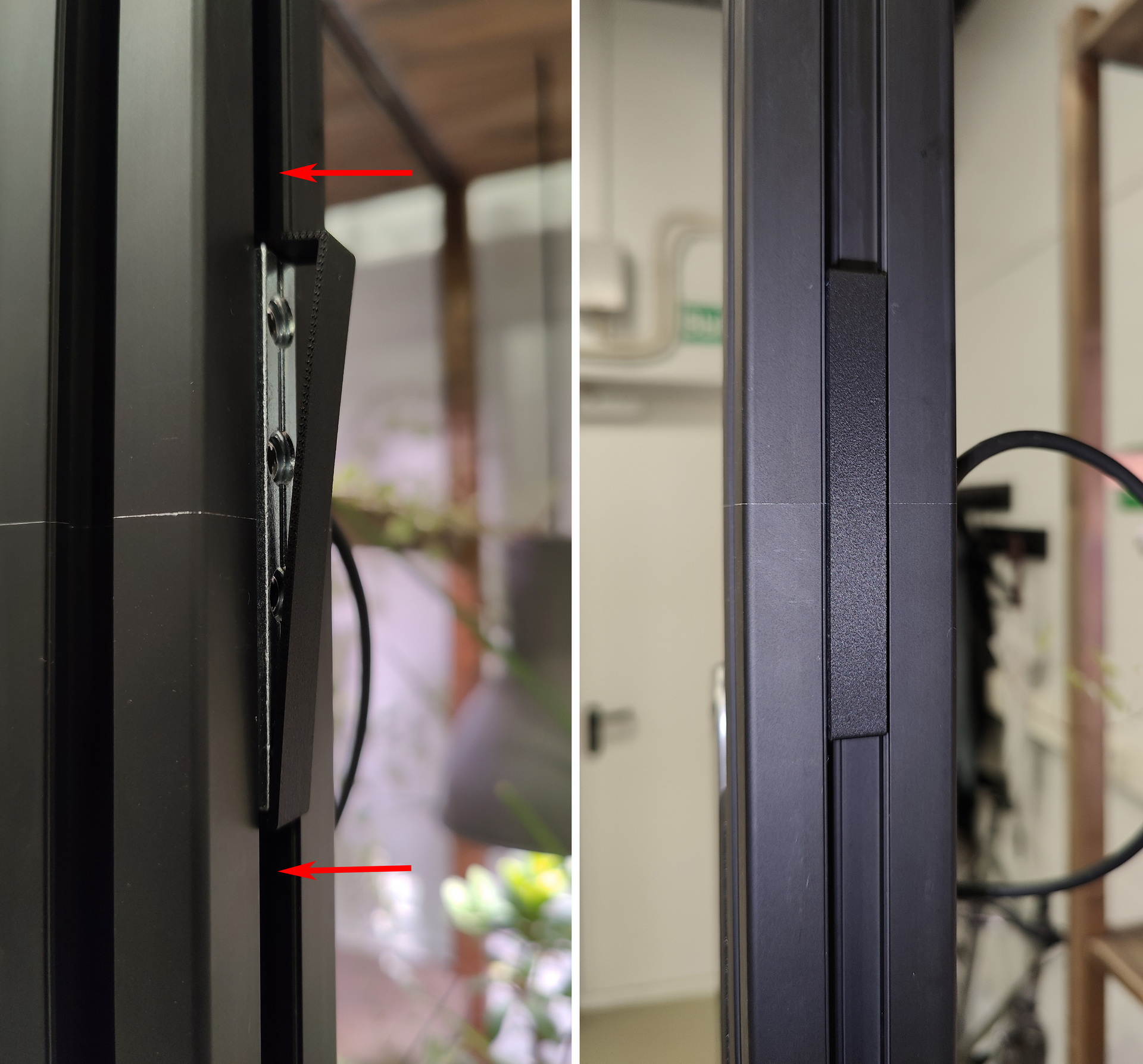

11. Установить шесть декоративных пластиковых накладок на линейные соединители.

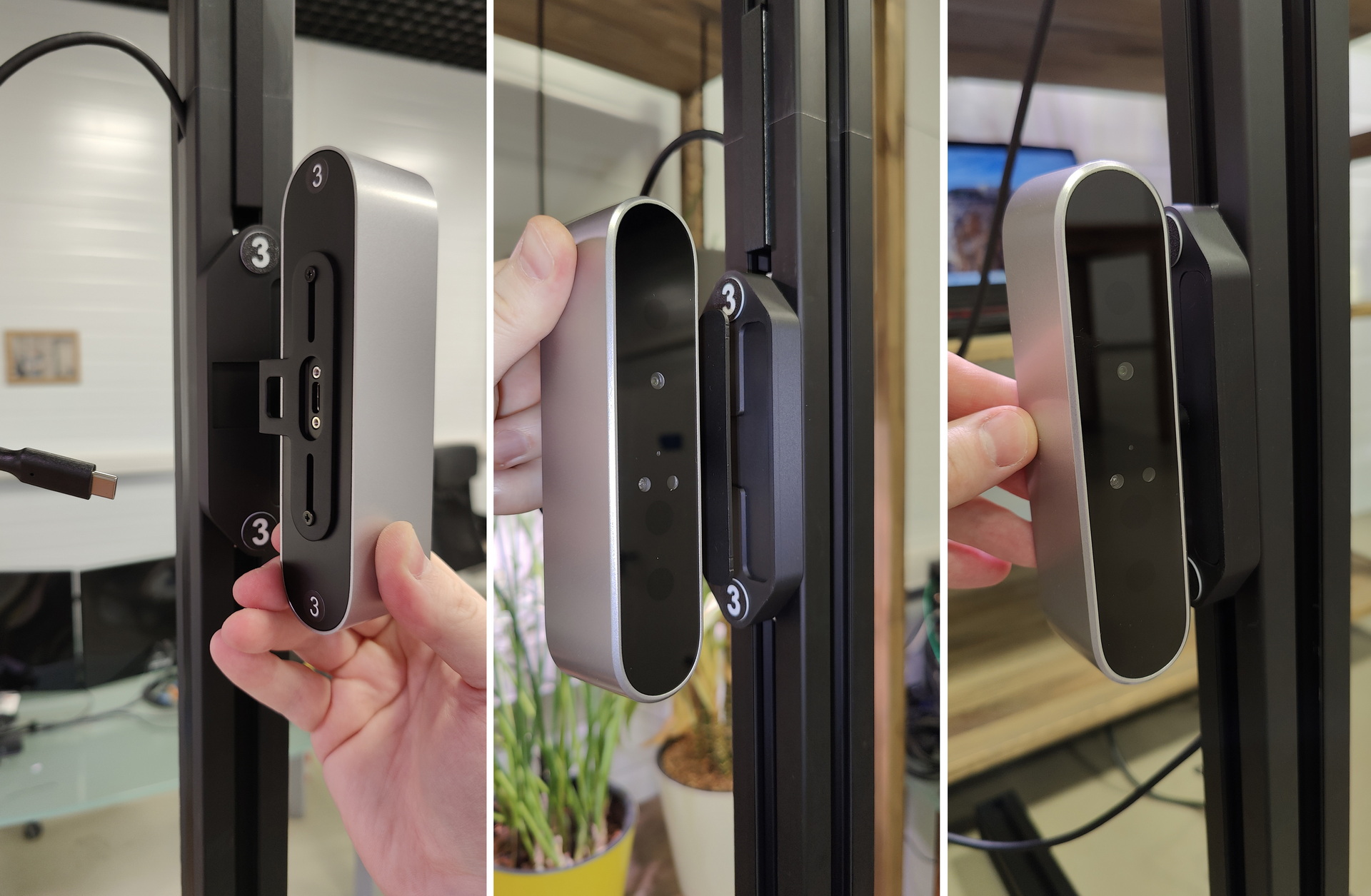

12. Установить четыре сеснора глубины на магнитные кронштейны, соблюдая нумерацию (номер на кронштейне и сенсоре должен совпадать) и убедиться, что металлическое основание сенсора полностью зашло в паз на кронштейне для надежной фиксации.

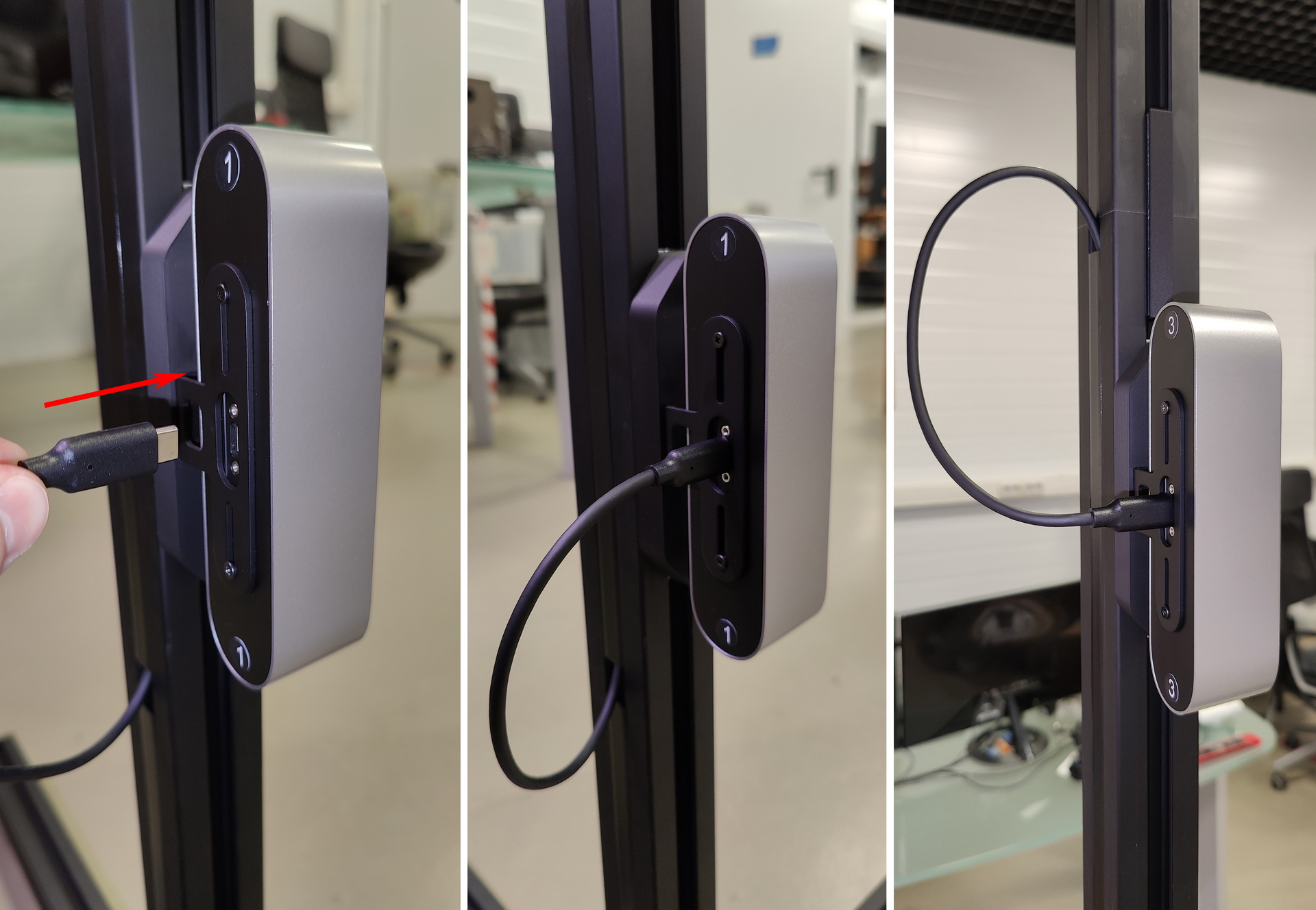

13. Подключить четыре сенсора глубины: аккуратно придерживая сенсор, вставить USB Type-C кабель в гнездо на задней стороне сенсора.

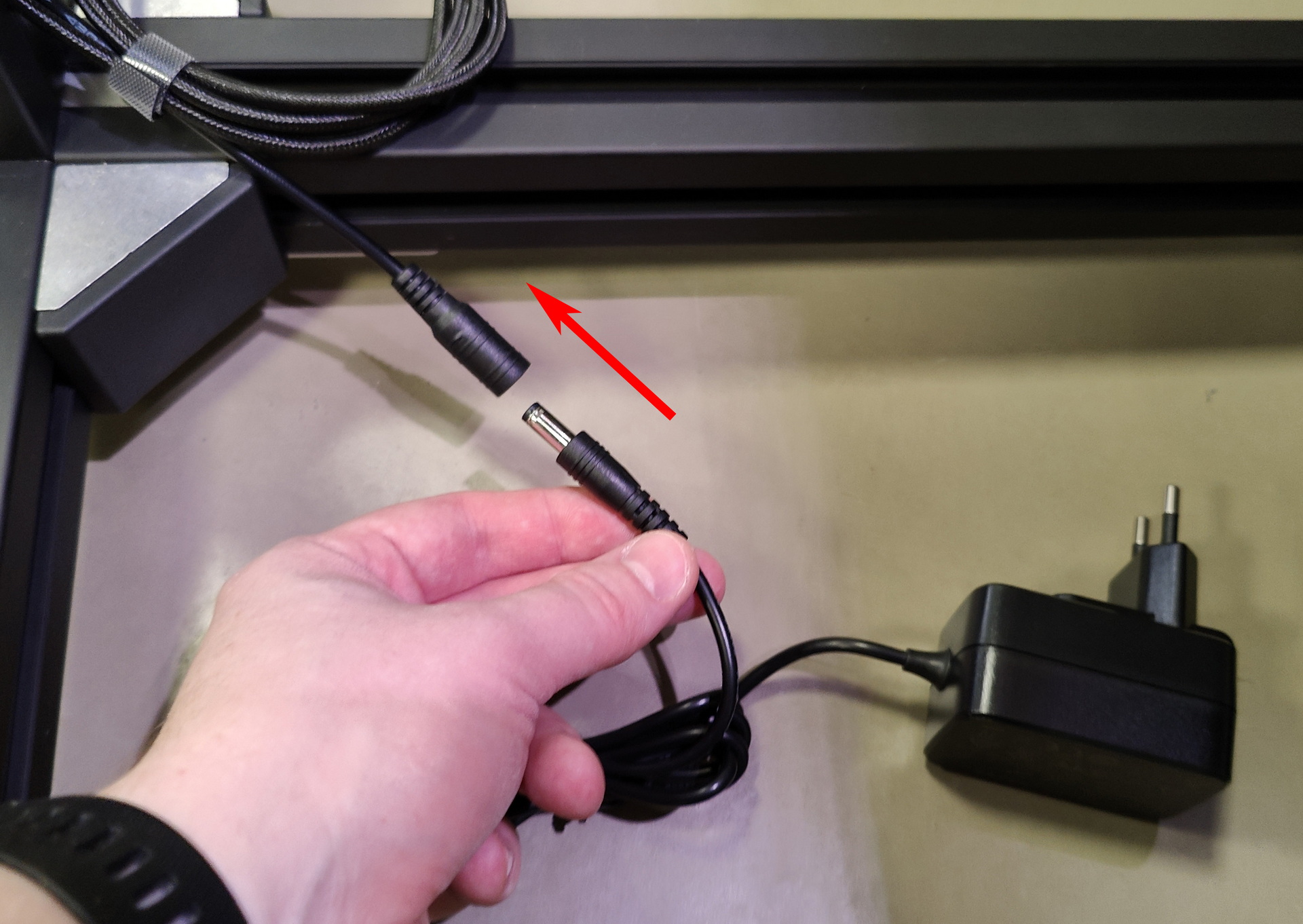

14. Подключить адаптер питания для USB-концентратора снизу стойки:

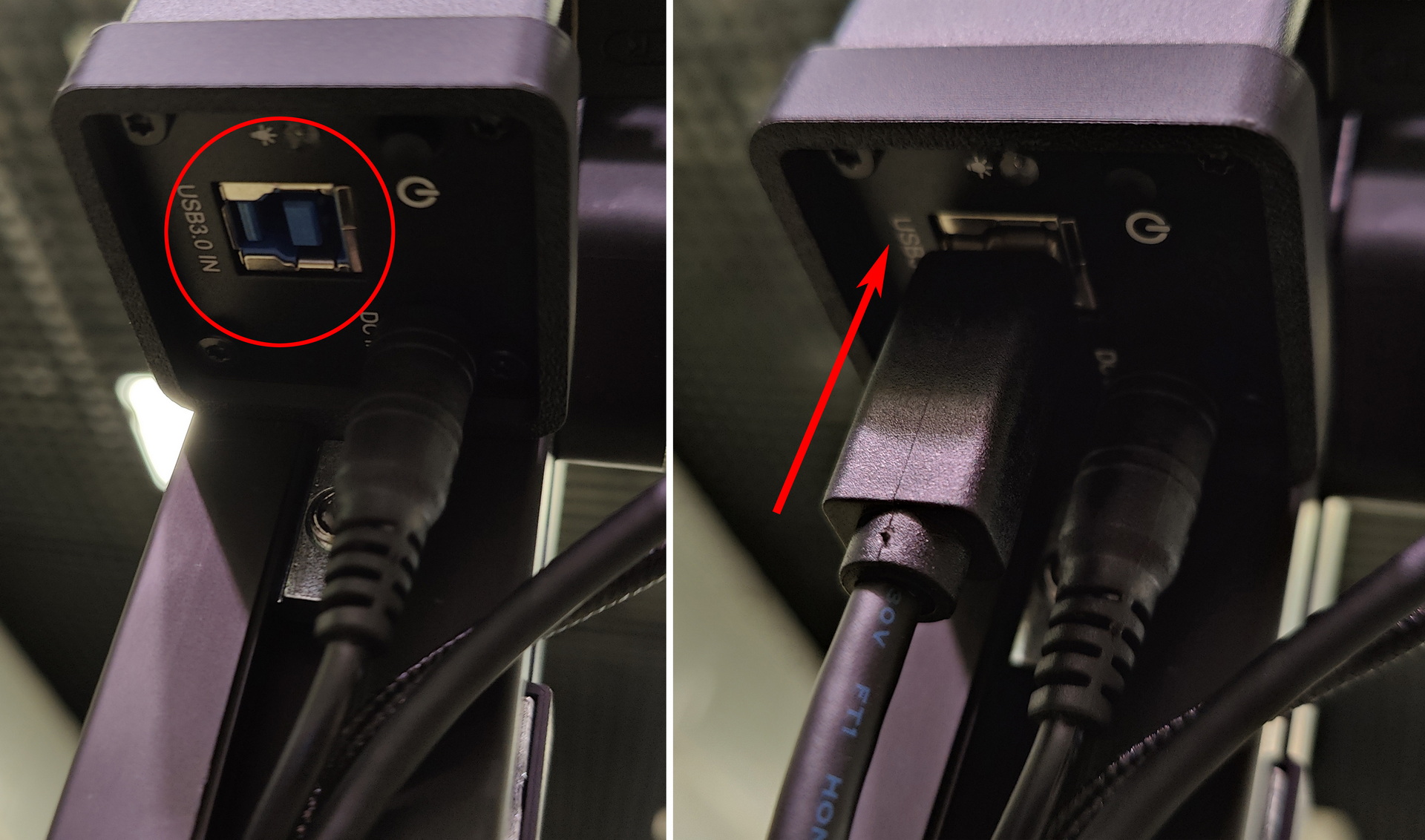

15. Подключить кабель с разъемом USB 3.0 Type B к USB-концентратору снизу. Данный кабель предназначен для последующего подключения 3D-сканера к ноутбуку (либо ПК).

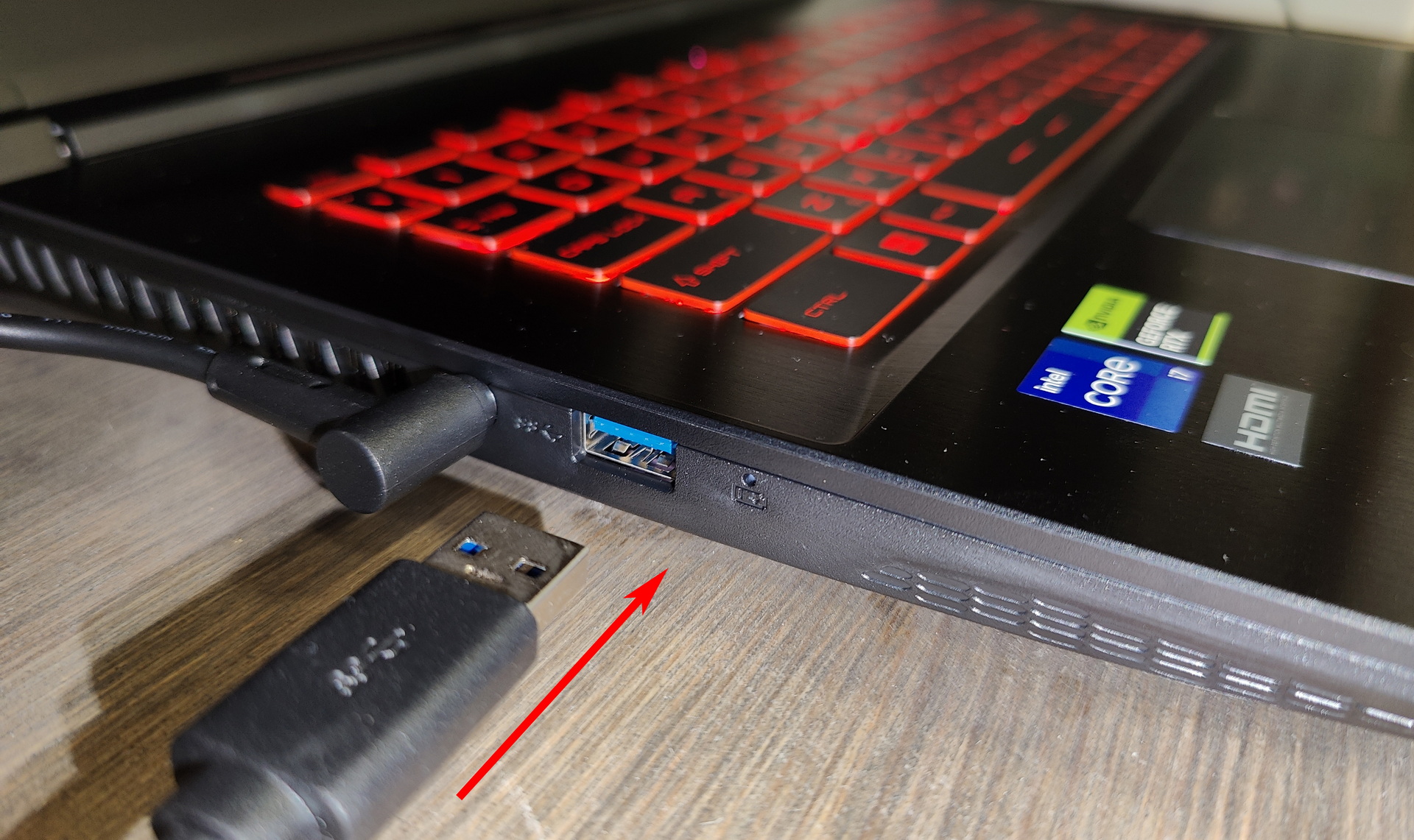

16. Подключить другой конец кабеля с разъемом USB 3.0 Type A к ноутбуку (либо ПК). Необходимо использовать порт USB 3.0 или выше (обычно синего цвета).

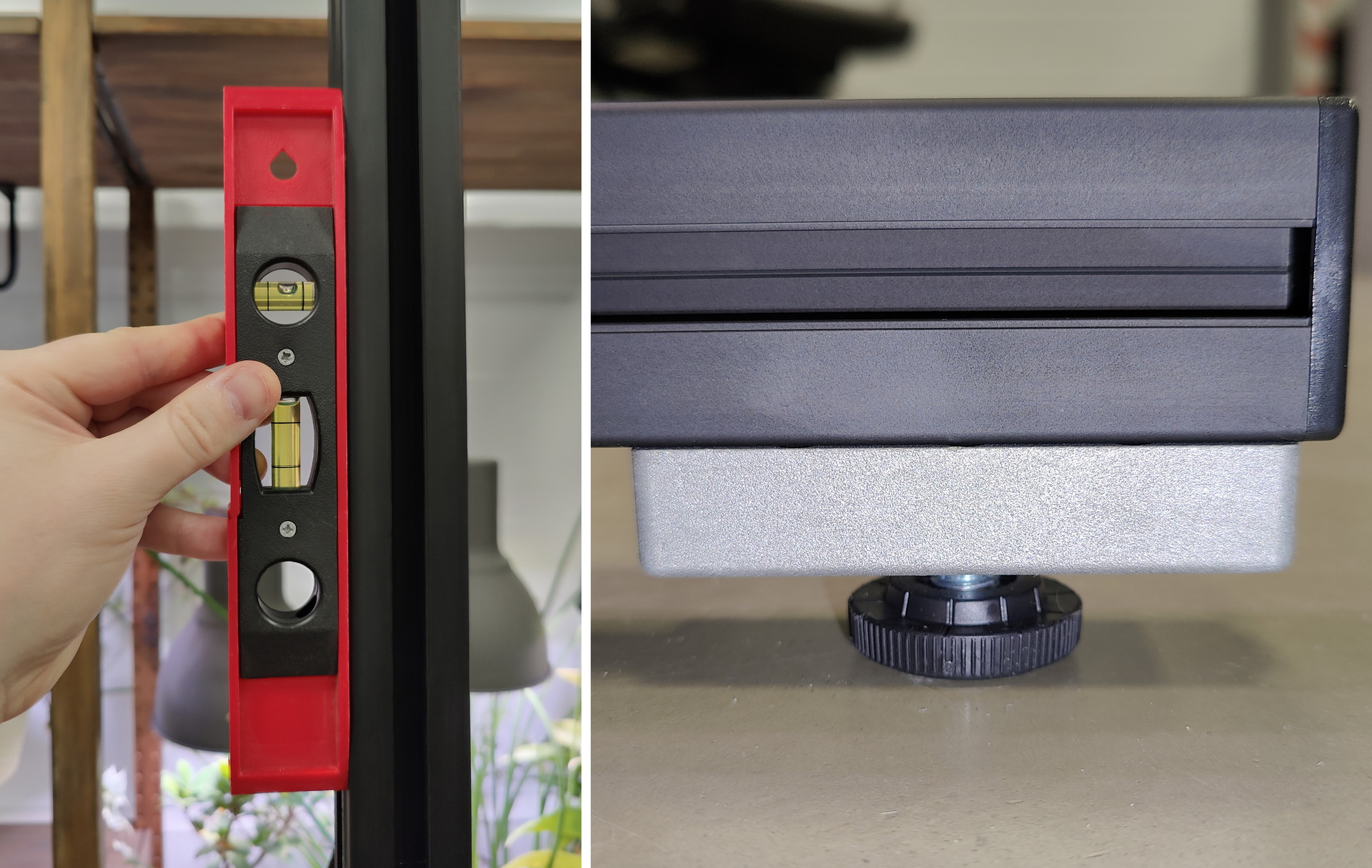

17. Убедиться, что стойка выставлена ровно (можно использовать пузырьковый уровень) и не шатается, при необходимости отрегулировать винтовые ножки на крестовине.



Установка и подключение поворотного стола

Поворотный стол (вращающийся подиум) поставляется в собранном виде и не требует сборки. Для правильной установки и подключения поворотного стола необходимо выполнить следующие шаги:

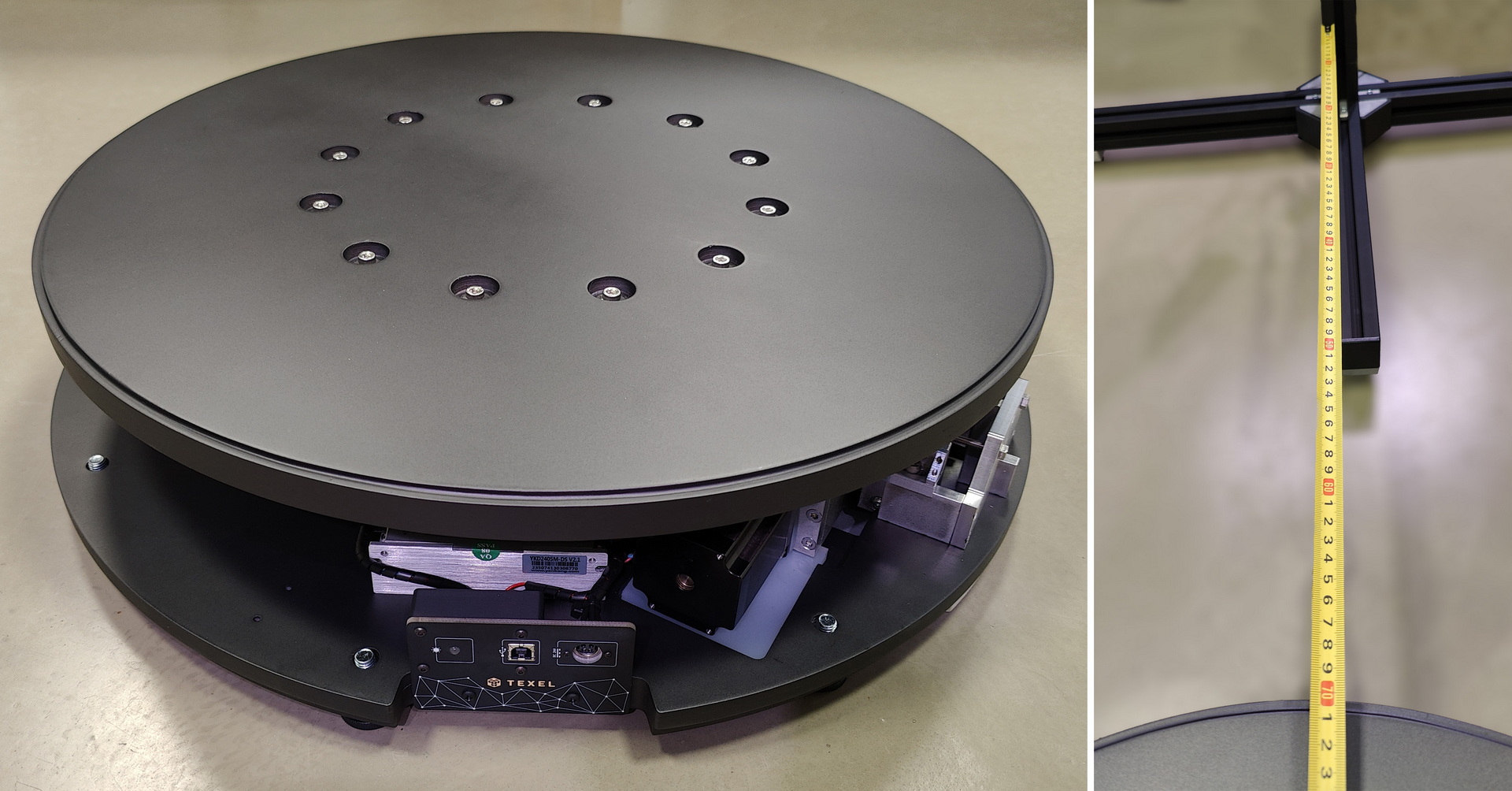

1. Установить поворотный стол на пол на ровную твердую поверхность напротив вертикальной стойки с сенсорами. Панель с разъемами должна смотреть в сторону стойки, центр подиума должен быть напротив сенсоров, а расстояние от края подиума до вертикальной стойки должно составлять порядка 70 см для оптимального обзора.

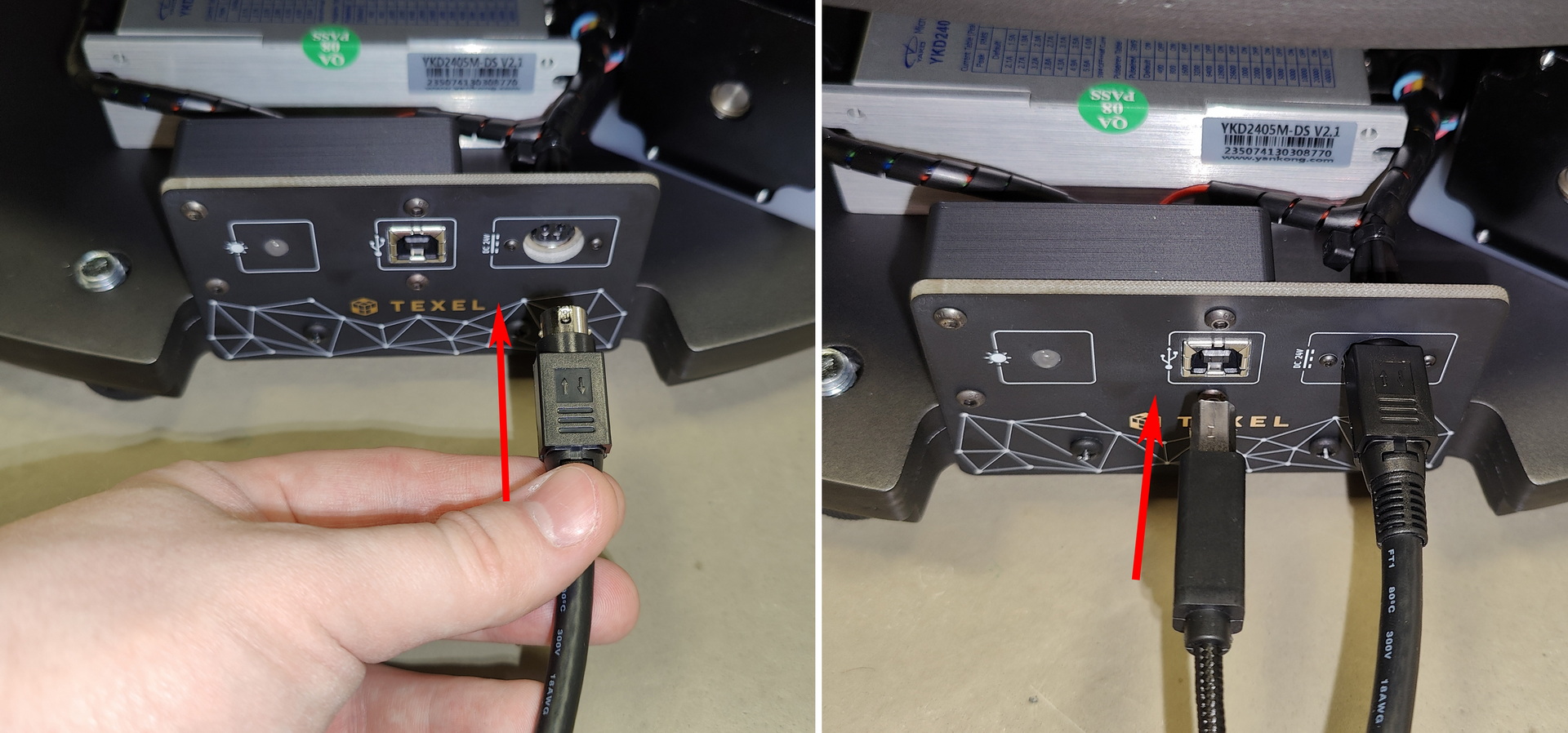

2. Подключить к поворотному столу кабель от блока питания и кабель USB 2.0 Type B от стойки с сенсорами.

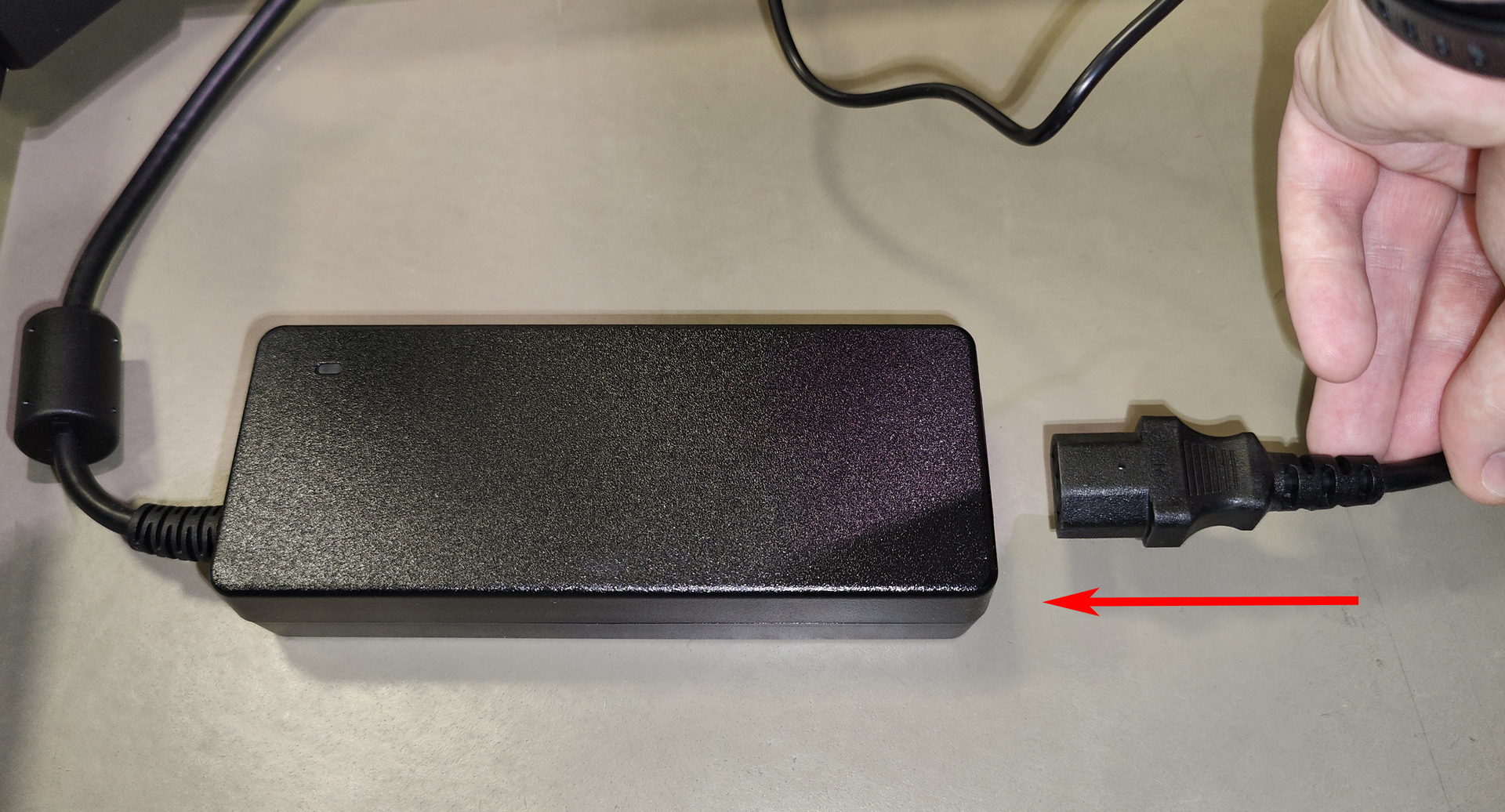

3. Подключить сетевой кабель питания к блоку питания поворотного стола.

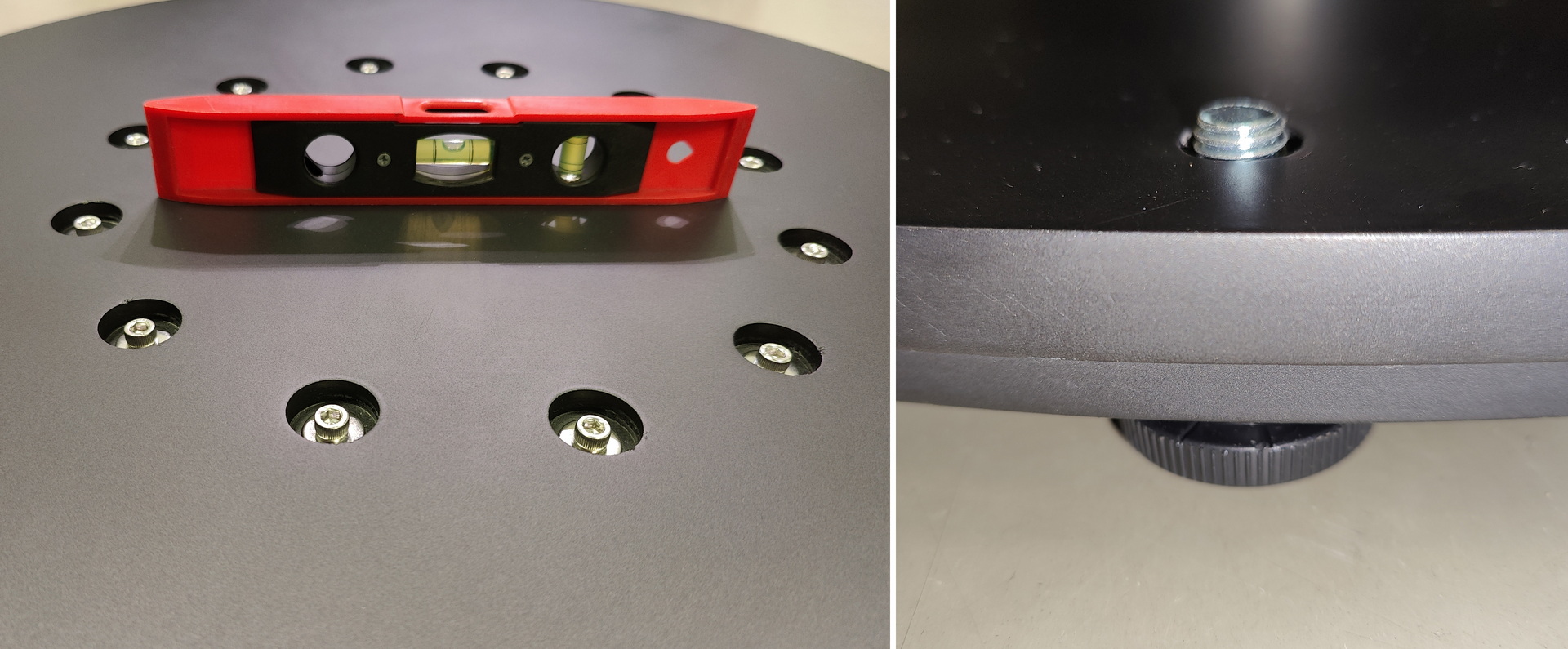

4. Убедиться, что поворотный стол выставлен ровно (можно использовать пузырьковый уровень) и не шатается, при необходимости отрегулировать винтовые ножки в основании поворотного стола. Выравнивание поворотного стола важно для комфортного процесса сканирования.



Подготовка 3D-сканера к работе

Сборка 3D-сканера Texel Portal FX на этом завершена. Для подготовки 3D-сканера к работе осталось выполнить несколько простых шагов:

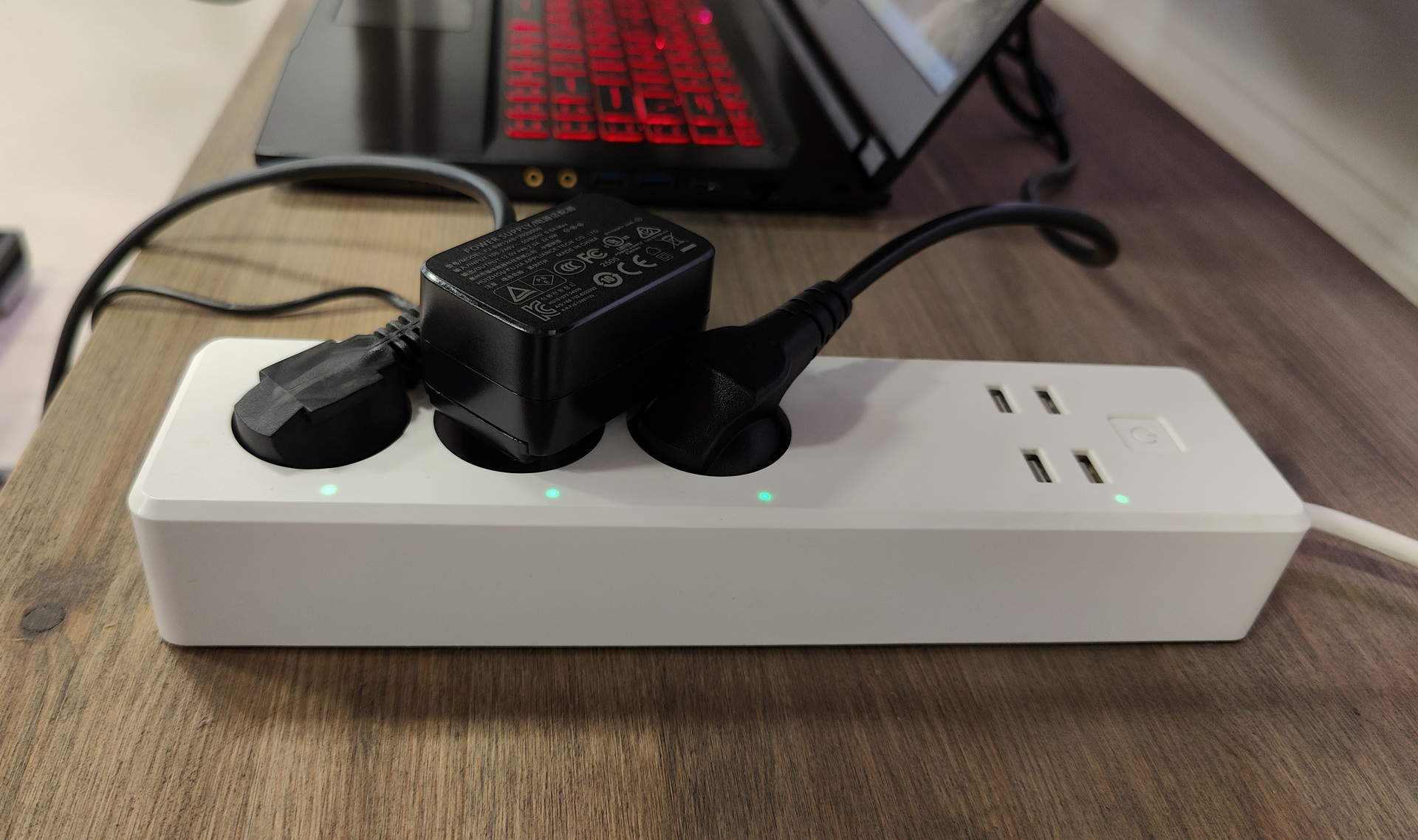

1. Подключить к сети электропитания адаптер USB-концентратора, блок питания поворотного стола и ноутбук (при необходимости).

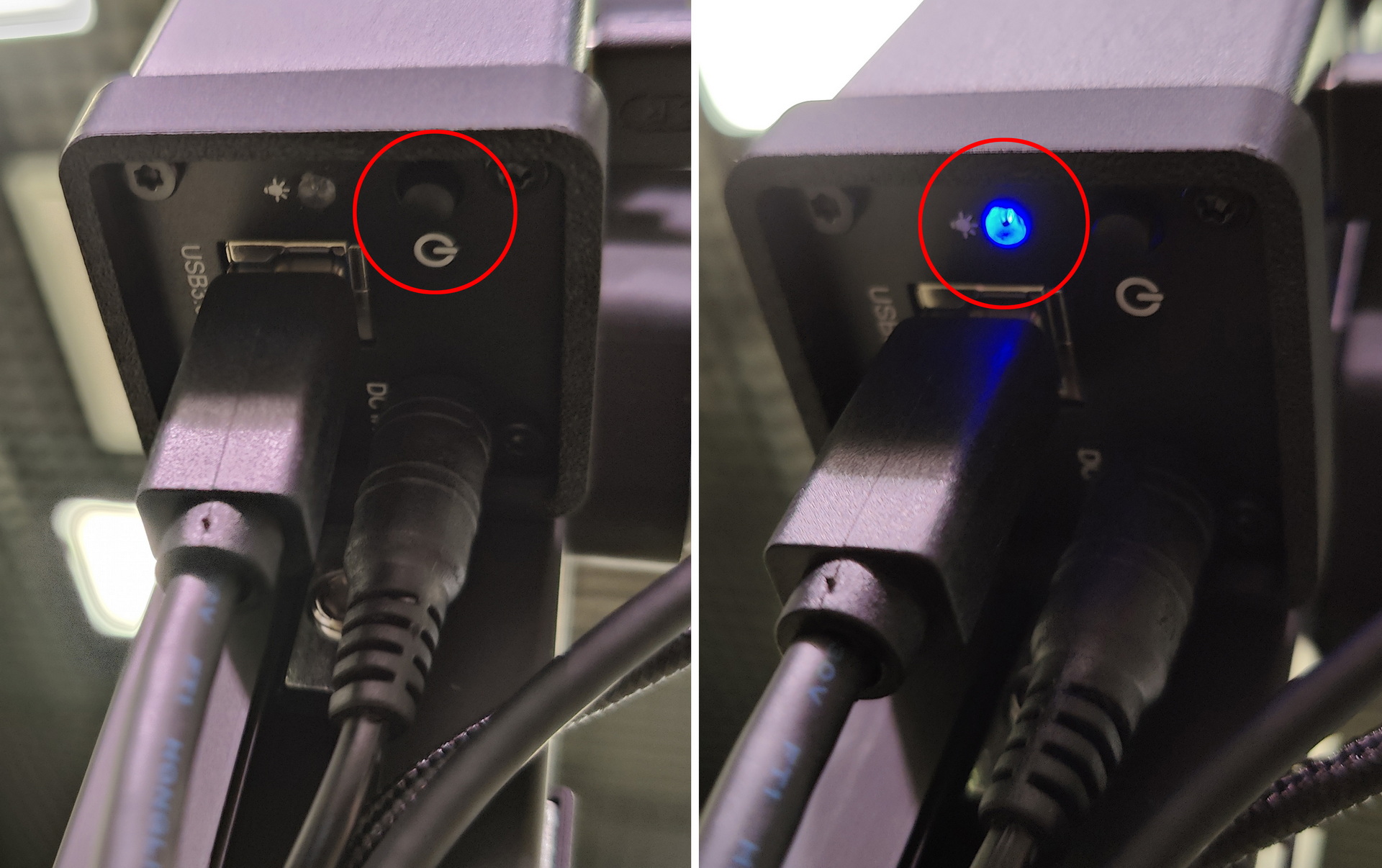

2. Включить USB-концентратор, нажав на кнопку питания снизу. При этом должен загореться синий индикатор наличия питания.

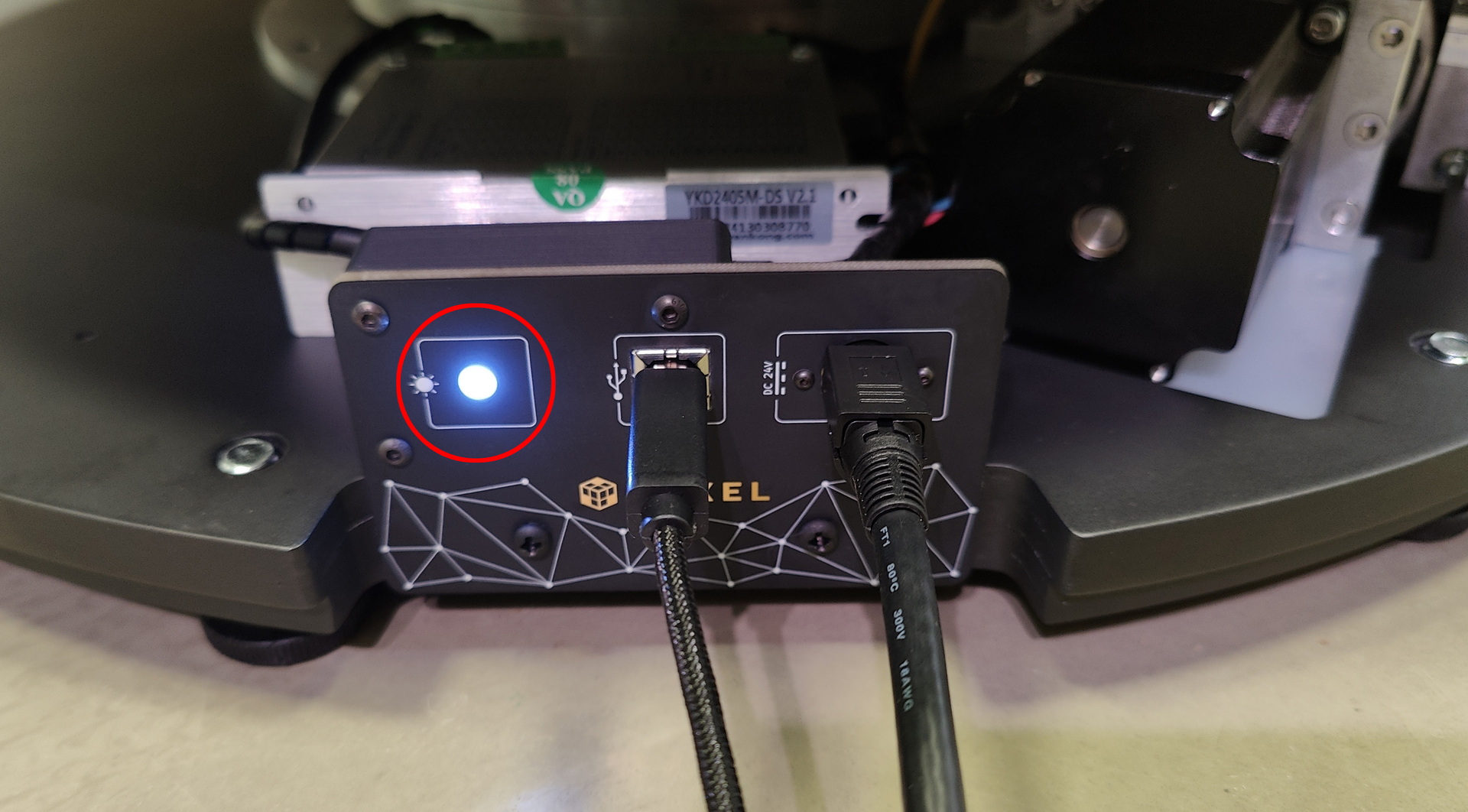

3. После выполнении указанных выше шагов белый индикатор на поворотном столе должен загореться и гореть постоянно, что сигнализирует о готовности к работе. Если индикатор прерывисто мигает, то это говорит об отсутствии питания (не подключен блок питания). В процессе 3D-сканирования индикатор будет мигать в равномерном темпе. На данном этапе 3D-сканер Texel Portal FX полностью готов к работе с ПО Texel, установленном на ноутбуке (либо ПК).



Если необходимо разобрать 3D-сканер Texel Portal FX (например, для хранения или транспортировки), то рекомендуется использовать шаги данной инструкции в обратном порядке - это упростит как процесс разборки, так и последующей сборки 3D-сканера.
